产品概览
铝芯线缆系列
YJLV22

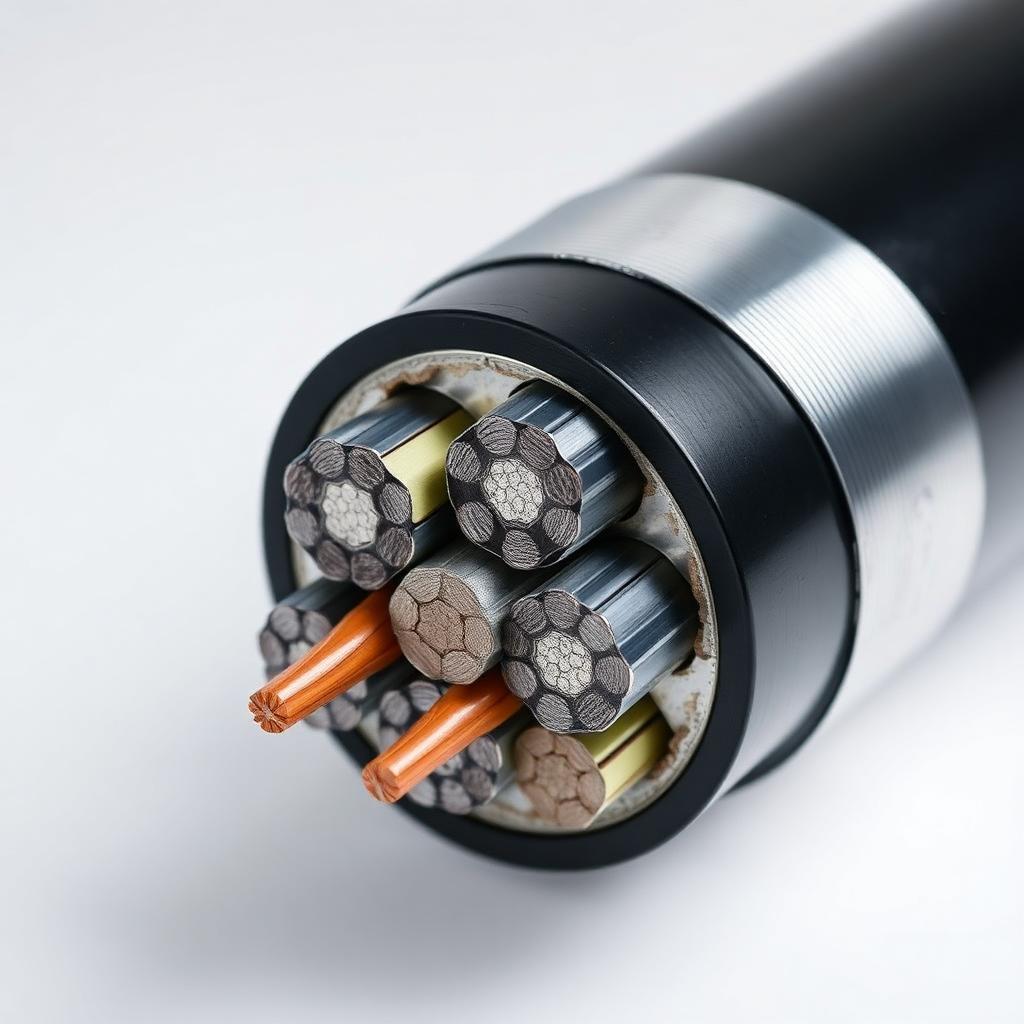

YJLV22 铝芯钢带铠装电力电缆
铝芯线缆系列GB/T 12706.1-2020CCC 强制认证
- 铝芯 + 钢带铠装
- 可直埋
- 抗机械损伤
典型应用场景
室外直埋主干工业园区室外动力光伏电站集电线
产品结构剖面示意
按 GB/T 国家标准绘制BV / BLV 单芯硬线 · 结构剖面
- 1导体：紫铜单股 / 铝单股（GB/T 3956 第 1 类）
- 2绝缘层：聚氯乙烯 PVC，70℃ 长期工作
YJV / YJLV 低压电力电缆 · 结构剖面
- 1导体：紧压圆形紫铜 / 铝（GB/T 3956 第 2 类）
- 2绝缘层：交联聚乙烯 XLPE，90℃ 长期工作
- 3填充 + 内护套：成缆填充 + 挤包 PVC 内护套
- 4外护套：黑色聚氯乙烯 PVC（GB/T 12706.1）
YJV22 / YJLV22 钢带铠装电力电缆 · 结构剖面
- 1导体：紧压圆形紫铜 / 铝
- 2绝缘层：交联聚乙烯 XLPE
- 3内护套：PVC，包覆成缆缆芯
- 4铠装层：双层镀锌钢带间隙绕包
- 5外护套：黑色 PVC，抗腐蚀（GB/T 12706.1）
关键技术参数
空气敷设 30℃ · 单回路 · 仅供选型参考| 规格 (mm²) | 外径 (mm) | 重量 (kg/km) | 载流量 (A) |
|---|---|---|---|
| 3*25+1*16 | 25.0 | 1150 | 100 |
| 3*35+1*16 | 27.0 | 1330 | 125 |
| 3*50+1*25 | 30.5 | 1590 | 150 |
| 3*70+1*35 | 33.5 | 1970 | 190 |
| 3*95+1*50 | 37.0 | 2430 | 230 |
| 3*120+1*70 | 40.5 | 2880 | 265 |
| 3*150+1*70 | 43.5 | 3340 | 305 |
| 3*185+1*95 | 48.0 | 4000 | 345 |
| 3*240+1*120 | 53.0 | 4870 | 405 |
规格型号表
| 规格（mm²） | 型号 | 单位 | 备货 |
|---|---|---|---|
| 3*25+1*16 | YJLV22 | 米 | 现货 / 可定制 |
| 3*35+1*16 | YJLV22 | 米 | 现货 / 可定制 |
| 3*50+1*25 | YJLV22 | 米 | 现货 / 可定制 |
| 3*70+1*35 | YJLV22 | 米 | 现货 / 可定制 |
| 3*95+1*50 | YJLV22 | 米 | 现货 / 可定制 |
| 3*120+1*70 | YJLV22 | 米 | 现货 / 可定制 |
| 3*150+1*70 | YJLV22 | 米 | 现货 / 可定制 |
| 3*185+1*95 | YJLV22 | 米 | 现货 / 可定制 |
| 3*240+1*120 | YJLV22 | 米 | 现货 / 可定制 |
| 3*300+1*150 | YJLV22 | 米 | 现货 / 可定制 |
| 4*25+1*16 | YJLV22 | 米 | 现货 / 可定制 |
| 4*35+1*16 | YJLV22 | 米 | 现货 / 可定制 |
| 4*50+1*25 | YJLV22 | 米 | 现货 / 可定制 |
| 4*70+1*35 | YJLV22 | 米 | 现货 / 可定制 |
| 4*95+1*50 | YJLV22 | 米 | 现货 / 可定制 |
| 4*120+1*70 | YJLV22 | 米 | 现货 / 可定制 |
| 4*150+1*70 | YJLV22 | 米 | 现货 / 可定制 |
| 4*240+1*120 | YJLV22 | 米 | 现货 / 可定制 |
| 4*300+1*150 | YJLV22 | 米 | 现货 / 可定制 |
工程项目价格请来电或在线询价获取，常用规格 24 小时内回复报价。
