产品概览
光伏专用电缆系列
PV1-F

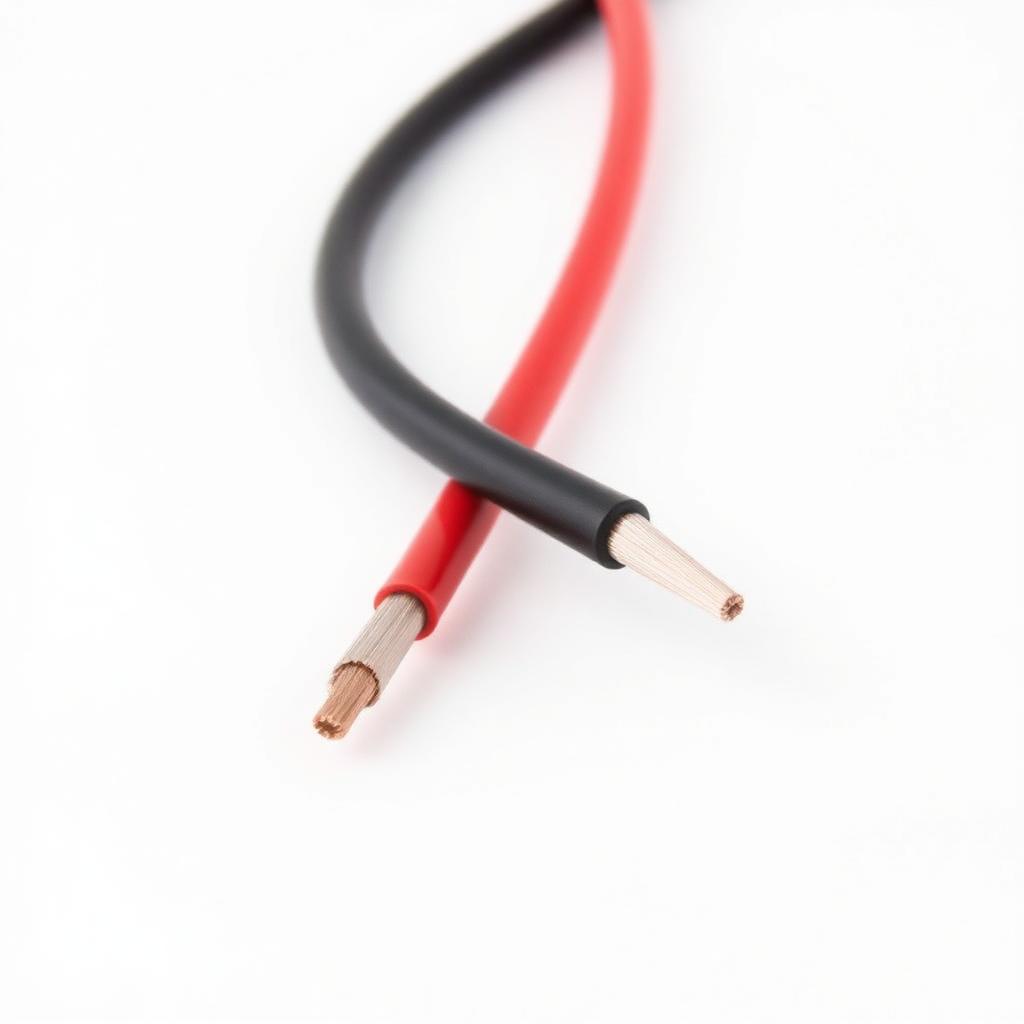

PV1-F 光伏专用直流电缆
光伏专用电缆系列TÜV 2 Pfg 1169 / GB/T 32129TÜV 认证 + CQC 光伏认证
- 双层交联聚烯烃绝缘
- 耐紫外线 / 耐臭氧 / 耐酸碱
- -40℃ ~ +120℃ 宽温域
- 整线无卤阻燃
典型应用场景
分布式光伏电站组件串联集中式电站直流汇流光伏车棚 / BIPV 屋顶
产品结构剖面示意
按 GB/T 国家标准绘制PV1-F 光伏专用电缆 · 结构剖面
- 1导体：镀锡软铜（GB/T 3956 第 5 类）防氧化
- 2内层绝缘：交联聚烯烃 XLPO，耐高低温
- 3外层护套：交联聚烯烃 XLPO，耐紫外耐臭氧
关键技术参数
空气敷设 30℃ · 单回路 · 仅供选型参考| 规格 (mm²) | 外径 (mm) | 重量 (kg/km) | 载流量 (A) |
|---|---|---|---|
| 2.5 | 5.6 | 55 | 41 |
| 4 | 6.2 | 75 | 55 |
| 6 | 6.8 | 95 | 70 |
| 10 | 8.2 | 150 | 98 |
| 16 | 9.4 | 220 | 132 |
| 25 | 11.0 | 320 | 176 |
| 35 | 12.4 | 430 | 218 |
规格型号表
| 规格（mm²） | 型号 | 单位 | 备货 |
|---|---|---|---|
| 2.5 | PV1-F | 米 / 盘 | 现货 / 可定制 |
| 4 | PV1-F | 米 / 盘 | 现货 / 可定制 |
| 6 | PV1-F | 米 / 盘 | 现货 / 可定制 |
| 10 | PV1-F | 米 / 盘 | 现货 / 可定制 |
| 16 | PV1-F | 米 / 盘 | 现货 / 可定制 |
| 25 | PV1-F | 米 / 盘 | 现货 / 可定制 |
| 35 | PV1-F | 米 / 盘 | 现货 / 可定制 |
工程项目价格请来电或在线询价获取，常用规格 24 小时内回复报价。
